DNA AI24 interface audio USB

DNA AI24 interface audio USB.

DNA AI24 to 2-kanałowy interfejs audio USB do nagrywania dźwięku na komputerach stacjonarnych, laptopach lub innego typu rejestratorach audio wyposażonych w złącze USB. Sprzęt doskonale sprawdza się zarówno w domowym i profesjonalnym studiu. Konwertery analogowo-cyfrowe umożliwiają próbkowanie w standardzie 24-bitowym przy zachowaniu częstotliwości 192 kHz. Dzięki temu dźwięk reprodukowany jest w wysokiej rozdzielczości i zachowuje dużą szczegółowość wysokich, średnich i niskich tonów.

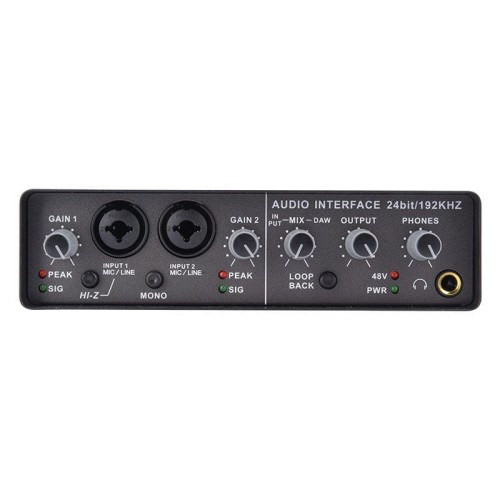

Zewnętrzny interfejs audio DNA AI24 posiada przedni panel wyposażony w dwa wejścia typu combo umożliwiające połączenia za pomocą złączy XLR lub jack 6,3 mm. Wejście nr 1 i 2 to wejścia mikrofonowo-liniowe, które doskonale nadają się do nagrywania dźwięku z mikrofonów pojemnościowych i dynamicznych, syntezatorów dźwięku, keyboardów lub cyfrowych klawiszy. Dodatkowo wejście nr 1 to wejście typu Hi-Z o wysokiej impedancji, które nie obciąża źródła (siły sygnału), i – co najważniejsze – nie zmienia barwy dźwięku. Dzięki temu doskonale nadaje się do nagrywania np. gitar elektrycznych. Każde wejście posiada potencjometr gain do kontroli poziomu dźwięku wchodzącego. Zielona kontrolka zapala się, gdy jest on odpowiedni, natomiast czerwona kiedy sygnał wchodzący jest zbyt mocny.

Potencjometr MIX umożliwia regulację balansu głośności sygnału wyjściowego. Funkcja różni się w zależności od ustawienia trybu monitora. Jeśli poziom sygnału wejściowego jest zbyt wysoki, możesz przekręcić pokrętło MIX w stronę DAW, a jeśli jest za niski, można przestawić je na stronę INPUT. Gdy pokrętło jest całkowicie obrócone w stronę DAW, słyszalny będzie tylko dźwięk wejściowy z oprogramowania DAW.

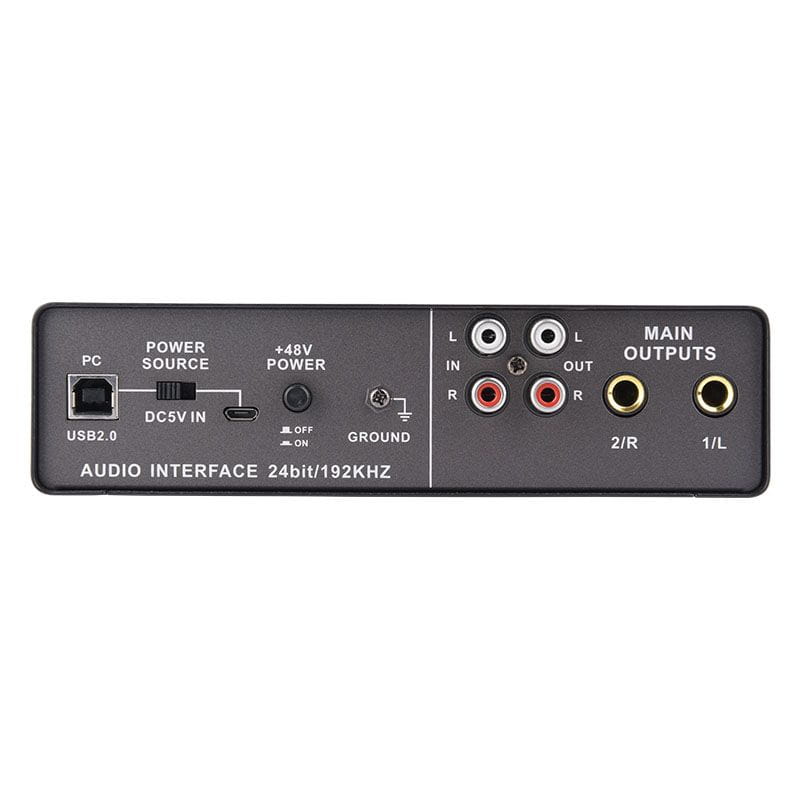

Potencjometr OUTPUT umożliwia regulację poziomu sygnału wyjściowego z tylnych gniazd MAIN OUTPUTS, a przycisk LOOPBACK sprawia, że główne media mogą być zsynchronizowane i nagrywanie za pomocą karty dźwiękowej. Na przednim panelu AI24 znajduje się również wyjście słuchawkowe z regulacją głośności umożliwiające prowadzenie cichego odsłuchu. Z tyłu, obok wyjść MAIN OUTPUTS, znajdują się stereofoniczne gniazda RCA (cinch IN/OUT) oraz przełącznik zasilania Phantom +48V dla urządzeń wymagających dodatkowego zasilania, np. mikrofonów pojemnościowych.

Specyfikacja techniczna:

GNIAZDA WEJŚCIOWE MIC INPUT 1-2 (zbalansowane)

Pasmo przenoszenia: 20 Hz – 20 kHz (±1 dB)

Zakres dynamiki: 82 dB, A-ważone

THD+N: 0.03%, 1 kHz

Maks. wejście: +6 dB

Impedancja wejścia: 4 kΩ

Zakres Gain: 3 – 60 dB

WEJŚCIE HI-Z 1 (niezbalansowane)

Maks. wejście: +3.0 dBV

Impedancja wejścia: 1 MΩ

Zakres Gain: 0 – 40 dB

WEJŚCIE LINE ½ (zbalansowane)

Maks. wejście: +10 dBu

Impedancja wejścia: 18,5 kΩ

Zakres Gain: -10dB – +40dB

GNIAZDA WYJŚCIOWE MAIN (balans impedancji)

Pasmo częstotliwości: 20 Hz – 20 kHz (±1 dB)

Zakres dynamiki: 82 dB, A-ważone

THD+N: 0.03%, 1 kHz

Maks. wejście: +6 dBu

Impedancja wejścia: 100 kΩ

GNIZADO WYJŚCIOWE SŁUCHAWKOWE

Maks. poziom wejściowy: 15 mW + 15 mW, 40Ω

PORT USB

Wersja: High Speed USB 2.0

Głębia bitowa: 24-bitowa

Częstotliwość pracy: 44.1 kHz / 48 kHz / 88.2 kHz / 96 kHz / 176.4 kHz / 192 kHz

WEJŚCIA XLR

Polaryzacja: 1 masa, 2 sygnał dodatni (+) – pin gorący, 3 sygnał o odwróconej polaryzacji – pin zimny

Wymaganie dotyczące mocy: >5W
